물류

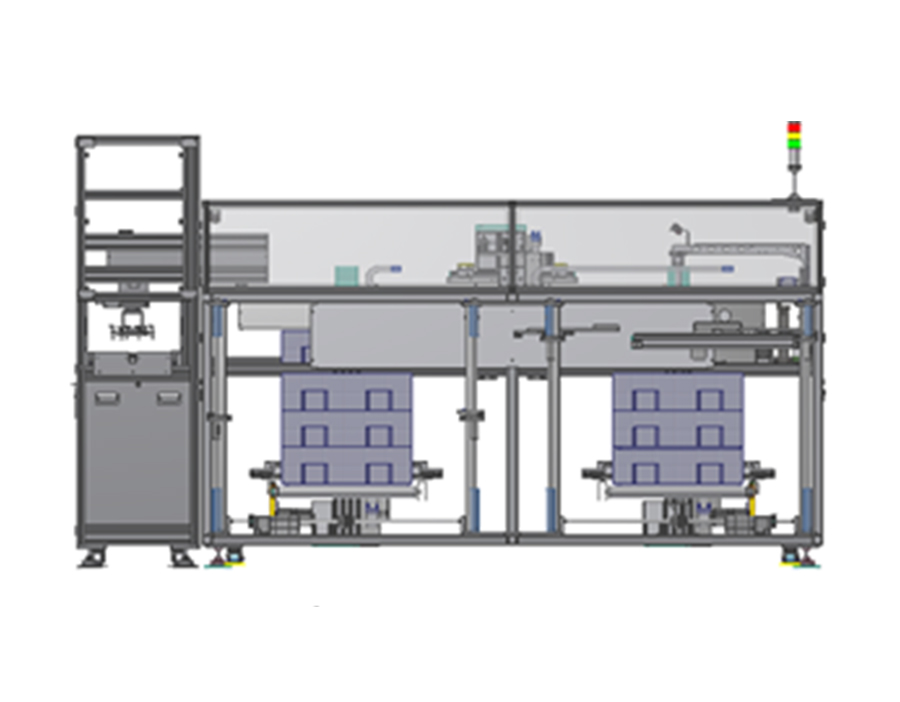

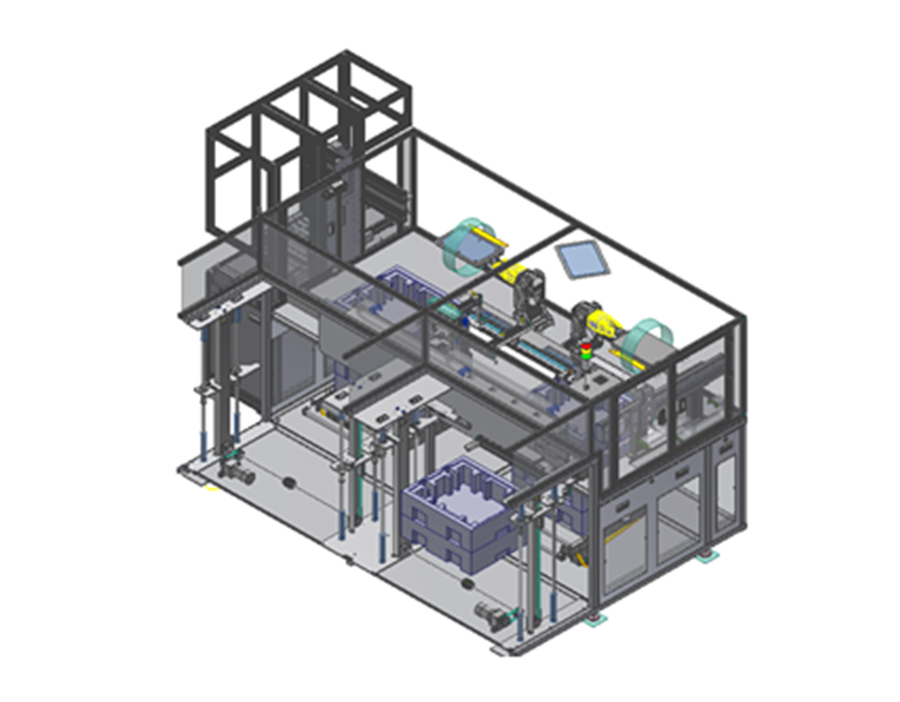

AR 검사기 LOADER
본 설비는 Panel을 Loading/Unloading Handler와 6Axis Stage Handler를 이용하여 다음/이전 설비와 Panel을 반송하는 장치이다.
Panel의 공급과 배출은 Epp Box를 통해 이루어지며 Agv또는 대차를 이용하여 Epp Box를 공급 배출하는 Conveyor와 자동물류구성으로 Box Lift, Box Transfer를 이용한다.
Panel Unloading시 NG제품은 NG Conveyor로 배출된다.
SPECIFICATION
| TACT TIME | 13 sec | ||
|---|---|---|---|
| 대응 PANEL | 7.9"/ 9.7" / 12.9" | ||
| BOX 이동 물류 | AGV 대응 | 1변 | |
| EPP BOX (외관공차 1.3~2.5㎜) | 7.9" | 571 X 487 X 112 | 간지적재수량 확인필요 |
| 9.7" | 630 X 560 X 179.5 | 간지적재수량 확인필요 | |
| 9.7" | 571 X 487 X 112 | 간지적재수량 확인필요 | |
| 자재(BOX) 교체 시간 | |||
| AGV 공급단수 | 7.9"/12.9" | 5단 | 최대높이 |
| 9.7" | 3단 | ||
| 간지 이동 방식 | HANDLER / 진공흡착 | 이동 : Motor, Vacuum Up/Down : CYLINDER | |
| Work Zone Box 이동 방식 | HANDLER / Gripper | 이동 : Motor, Vacuum Up/Down : CYLINDER | |
| AGV Pass Line | 400mm | In / Out 감지 Sensor | |
| 후 공정 Pass Line | 1250 ~ 1300mm | ||
| 설비 내 물류 구성 | 하부 공급 / 상부 배출 | 별도 레이아웃 참조 | |
| 제어 방식 | PC & PLC | Vision PC 및 Robot Controller 관련 대응은 S사에서 대응하기로 함 | |
| 환경안전 | CE Mark & KCS 인증 | S사 환경 안전 기준 준수 | |
