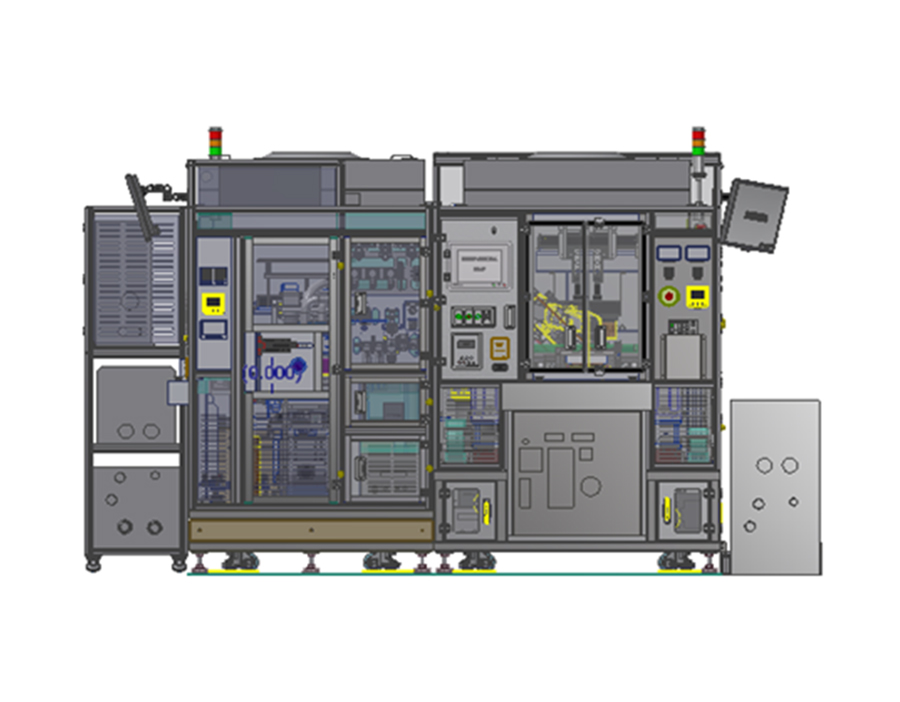

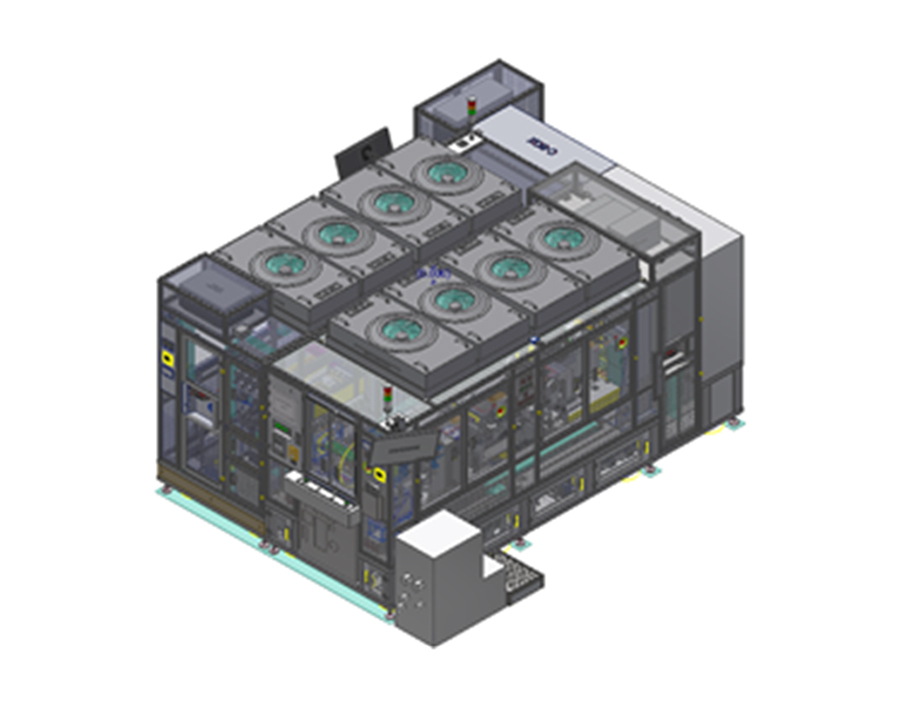

LAMINATOR
S-SHAPE LAMINATION
S자형 곡선 윈도 글라스에 Panel+OCA Flim, TSP+OCA, Window+TSP+Panel을 공정에 맞게 적층하는 Laminater 설비
SPECIFICATION
| Project | 7~17 inch S-Shape Laminator | ||
|---|---|---|---|
| 제작 납기 | 발주 후 4개월 이내 | ||
| 설비 Size | 약 2,500(W) X 3,800(L) X 1,800(H) (EFU 제외, 도킹 치수 5㎜ Gap 제외) | ||
| 적용 자재 크기 | min 7inch (94.2㎜ X 150.72㎜), Max 17inch (250㎜ X 385㎜) | ||
| 적용 자재 | Window, OCA, TSP, Panel | ||
| Tact Time | TSP + OCA : 74 sec, Panel + OCA : 74 sec Window + TSP + Panel : 112 sec 1Cycle 기준 → USC 세정 150㎜/s, Plasma 단면 세정 50 ㎜/s, 이물 검사 100㎜/s, 합지 100 ㎜/s | ||
| 적용 FPCB 길이 | X, Y : 160 X 50 ㎜ | ||
| 제품 투입 | 작업자에 의한 수동 투입 및 배출 | ||
| PF 박리 | 공급 시 작업자에 의한 수동 박리, Main Lami 전 Robot 자동 박리 | ||
| Pass Line | Sub Lami : 975㎜ ± 50㎜, Main Lami : 1100㎜ ± 50㎜ | ||
| 공급 정도 | Sub Lami : ± 1㎜ 이내 (표기 라인 기준) Main Lami : ± 0.3㎜ 이내(가이드 단 기준) | ||
| 압착 정도 | 7·8" | X-Axis : ± 125㎛, Y-Axis : ± 125㎛ | |
| 8·17" | X-Axis : ± 300㎛, Y-Axis : ± 300㎛ | ||
| 공정 능력 지수 | ppk 적용, ppk 1.33↑ | ||
| 4대 Qual 대응 | 청정, 전전기, 환경 안전, 8계통 사양 준수 | ||
